DC 전원 공급 장치를 정확하고 안전하게 사용하는 방법

전원 공급 장치의 올바른 설치

전원 공급 장치의 올바른 설치는 개인 안전과 전원 공급 장치의 수명을 위해 필수적입니다.

설치 조건

1. 전원 공급 장치의 본체를 평평하고 매끄럽고 안정된 표면에 수평으로 놓습니다.
2. 먼지 나 부식성 가스가 많은 환경에서는 전원을 사용하지 마십시오.
3. 전원 공급 장치가 적절하게 환기되는지 확인하십시오. 전원 공급 장치의 배기구에서 나오는 열이 차단 된 밀폐 된 공간에 전원 공급 장치를 설치하지 마십시오.
4. 전원 공급 장치는 건조한 곳에 설치하십시오.

설치하는 방법

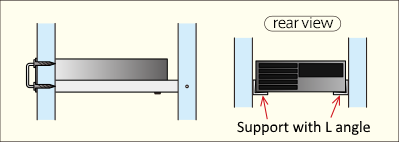

전원 공급 장치를 랙에 장착 할 때 전원 공급 장치가 적절하게 지원되는지 확인하십시오. 이것은 견고한 슬라이딩 레일 또는 전원 공급 장치 아래에 장착 된 L 자형지지 각도로 수행 할 수 있습니다.

불충분 한 지원안좋다

지지 각도로좋은

일생

전원 공급 장치의 수명은 환경 온도가 10 ° C 만 상승 할 때 정상 조건의 최대 50 % 까지 단축 될 수 있습니다 .

(카탈로그에 기재된 전원 공급 장치의 수명은 약 20 ° C의 환경 온도를 기준으로합니다.)

중지! 전원 공급 장치의 수명을 단축 할 수있는 환경 조건

열

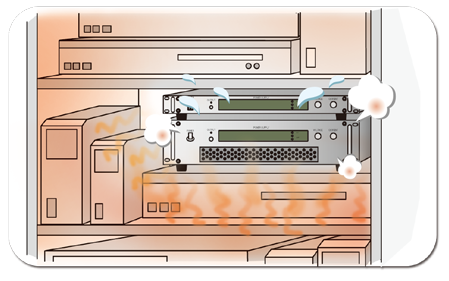

좁은 공간이나 인클로저는 열을 가두는 경향이 있으며 전원 공급 장치의 수명을 단축 할 수 있습니다. 공기 흡입구 또는 배기구가 막히면 전원 공급 장치 내부의 온도가 급격히 증가하고 전원 공급 장치의 수명이 단축됩니다.

복사 공간 은 공기 흡입구에서 4 인치 이상 , 배출구에서 12 인치 이상 떨어져 있어야합니다 .

먼지

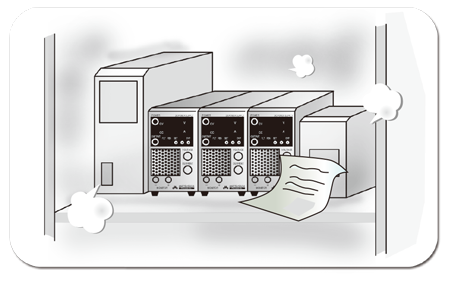

전원 공급 장치를 먼지가 많은 환경이나 바닥에 너무 가깝게 설치하면 전원 공급 장치 내부에 먼지가 쌓여 성능이 저하되고 수명이 단축됩니다.

먼지가있는 전원 공급 장치 내부.

부하 연결

전원 공급 장치의 안정성과 리플 노이즈는 배선 및 접지의 직접적인 영향을받습니다.

• 응용 분야에 충분히 두꺼운 전선을 사용하십시오. 가능한 한 짧은 길이를 사용하십시오.
• 적절한 정격 전압의 PVC 전선 (105 ° C)을 선택하십시오.

전선의 전류 용량, 원격 감지에 의한 최대 전압 보상으로 제한되는 최대 길이 (0.5V / 리드)는 부하에 연결할 때 고려해야합니다. 와이어의 적절한 게이지를 결정하려면 아래 표를 참조하십시오.





AWGmm2Max. current [A]

18	1.1	2
16	1.3	7
14	2.1	11
12	3.3	18
10	5.3	23
8	8.4	39
6	13	67
4	21	106
2	33	170
1	42	209
1/0	53	270
2/0	67	330
3/0	85	350

• 여러 부하를 병렬로 연결하는 경우 각 부하에 연결

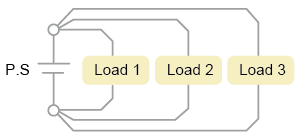

적절한 연결

좋은

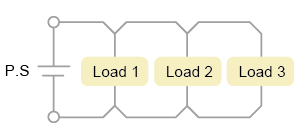

부적절한 연결

안좋다

부하 2와 3에서 더 큰 전압 강하가 발생합니다. 이러한 부하에서 리플도 각 부하의 전류로 인해 증가합니다.

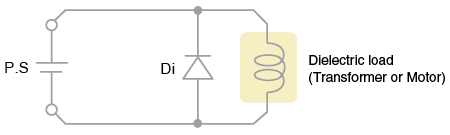

• 유전체 부하에 연결할 때는 아래 그림과 같이 전원 공급 장치의 출력 전압 및 전류보다 정격이 큰 다이오드를 사용하십시오. 이 다이오드는 부하로 인한 전압 반동으로부터 전원 공급 장치를 보호합니다.

전압을 측정하는 올바른 방법

파워 서플라이 기능은 전압을 감지 할 수 있기 때문에 부하에 전압을인가하기 위해 파워 서플라이를 사용한다는 점을 고려하여 전압을 정확하게 측정하는 것이 중요하며, DC 파워 서플라이의 원격 감지 기능을 사용하여 전압을 정확하게 측정합니다. 부하에 적용됩니다. 전압 강하는 커넥터 또는 배선에서 보상 할 수 있습니다.

원격 감지 작동 방식

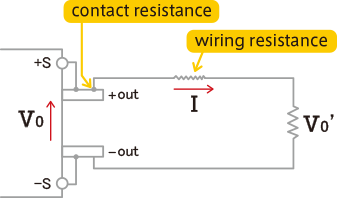

커넥터 나 전선의 저항에 전류가 흐르면 전압 강하가 발생합니다.

V 0 '= V는 0 - (접촉 저항 + 배선 저항) I를 X

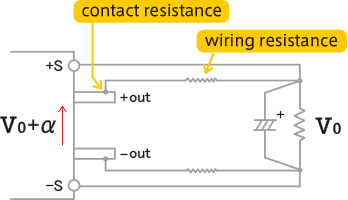

전압 강하를 보상하기 위해 원격 감지 와이어를 부하에 연결할 때 전원 공급 장치는 설정 전압을 유지하기 위해 출력을 얻습니다.

주의　리모트 센싱 사용시 다음 사항을 확인하시기 바랍니다.

• 감지 선의 임피던스가 높습니다. 꼬인 쌍선 또는 차폐 된 전선을 사용하여 주변 회로 나 배선의 영향을받지 않도록하십시오.
• 감지 지점에 화학 커패시터를 배치하는 것이 안정적인 동작을 위해 더 잘 작동하는 경우가 많습니다. 화학 커패시터의 권장 커패시턴스는 0.1 ~ 수백 µF이며 정격 전압은 정격 출력 전압보다 큽니다.

또한 전압을보다 정확하게 측정하기 위해 연결하여 디지털 멀티 미터를 사용할 수 있습니다. 멀티 미터의 전압 측정 값을 얻으려면 DC 전원 공급 장치의 설정 전압을 배치해야합니다.

여러 전원 공급 장치를 출력에 연결

시리즈 운영

• 여러 전원 공급 장치를 직렬로 연결할 때 각 모델의 사용 설명서에서 최대 출력 전압을 확인하십시오.
• 마스터 / 슬레이브 기능을 사용하려면 사용 설명서의 지침을 따르십시오.

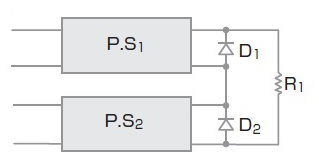

Good

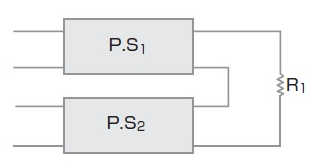

위의 그림과 같이 연결하십시오. 반대 방향의 정격 전압이 충분히 높고 전원 공급 장치의 정격 출력과 동일한 방향의 정격 전류가있는 D1 및 D2 용 다이오드를 선택하십시오.

Good

위의 연결 다이어그램도 사용할 수 있습니다. 외부 전압 소스로 각 전원 공급 장치를 제어 할 때 제어 전압의 전위를 변경해야합니다.

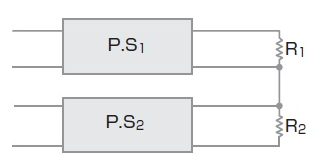

Not Good

위의 다이어그램에 표시된 연결이 작동하지 않을 수 있습니다. 각 공급 장치의 속도에 약간의 차이가 있기 때문에 한 전원 공급 장치에서 흐르는 전류는 다른 공급 장치에서 정전류 모드를 유발하여 종료를 유발할 수 있습니다.

병렬 작동

여러 전원 공급 장치를 병렬로 연결하는 경우 전원 공급 장치 간의 출력 전압이 다르기 때문에 전류 균형이 필요합니다.

• 마스터 / 슬레이브 기능을 사용하려면 사용 설명서의 지침을 따르십시오.

Good

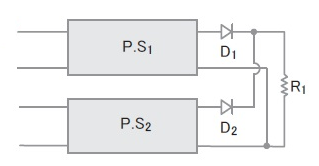

왼쪽 그림과 같이 연결하십시오. 표시된 방식으로 D1 및 D2 용 다이오드를 사용하여 전류의 균형을 맞 춥니 다. 다이오드의 정격 전압, 전류 및 열로 인한 낮은 손실을 고려하십시오.
