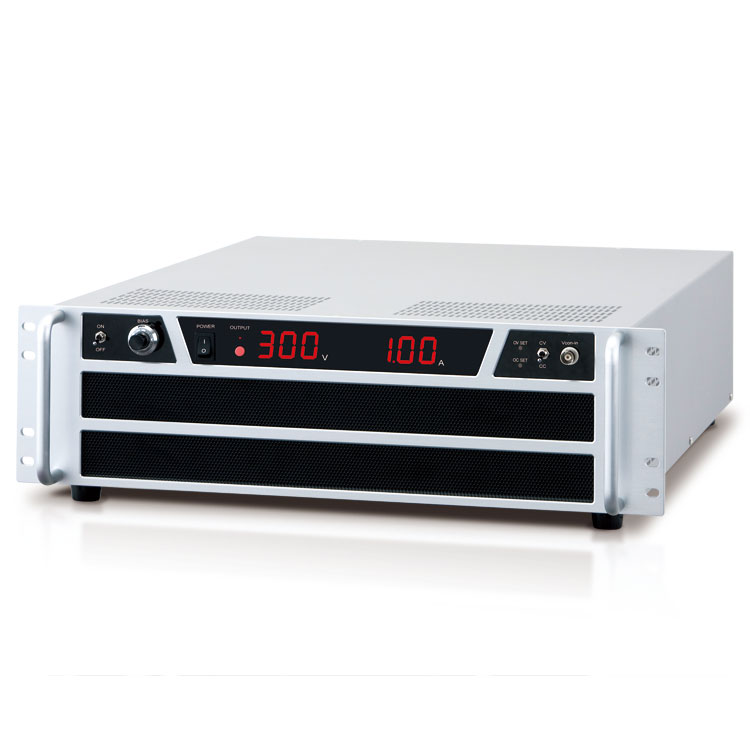

제품명 : DOP 시리즈

제조사 : Matsusada Precision

전압 증폭기 (Voltage Amlifier/Bipolar power supply/Pulse Power Supply)

고속 바이폴라 전력 증폭기



최대 전압 : ± 300V
최대 전류 : ± 120A
최대 전력 : 2kW
완벽한 보호 기능



DOP 시리즈



Models

Model	Maximum output			Frequency response (-3 dB)
	Voltage [V]	Current [A]	Power [W]
DOP5-30	±5	±30	150	DC to 20 kHz
DOP5-60	±5	±60	300	DC to 20 kHz
DOP6-120	±6	±120	720	DC to 20 kHz
DOP10-15	±10	±15	150	DC to 20 kHz
DOP10-30	±10	±30	300	DC to 20 kHz
DOP10-60	±10	±60	600	DC to 20 kHz
DOP20-7.5	±20	±7.5	150	DC to 20 kHz
DOP20-15	±20	±15	300	DC to 20 kHz
DOP20-30	±20	±30	600	DC to 20 kHz
DOP20-60	±20	±60	1200	DC to 20 kHz
DOP20-100	±20	±100	2000	DC to 20 kHz
DOP25-6	±25	±6	150	DC to 30 kHz
DOP25-12	±25	±12	300	DC to 30 kHz
DOP25-24	±25	±24	600	DC to 20 kHz
DOP25-48	±25	±48	1200	DC to 20 kHz
DOP25-80	±25	±80	2000	DC to 20 kHz
DOP30-40	±30	±40	1200	DC to 20kHz
DOP45-3.3	±45	±3.3	150	DC to 20 kHz
DOP45-6.6	±45	±6.6	300	DC to 20 kHz
DOP45-13.3	±45	±13.3	600	DC to 20 kHz
DOP45-16	±45	±16	720	DC to 20 kHz
DOP45-26.7	±45	±26.7	1200	DC to 20 kHz
DOP45-44.4	±45	±44.4	2000	DC to 20 kHz
DOP60-2.5	±60	±2.5	150	DC to 20 kHz
DOP60-5	±60	±5	300	DC to 20kHz
DOP60-10	±60	±10	600	DC to 20 kHz
DOP60-20	±60	±20	1200	DC to 20 kHz
DOP60-33.3	±60	±33.3	2000	DC to 20 kHz

DOP70-17	±70	±17	1200	DC to 20 kHz
DOP80-25	±80	±25	2000	DC to 20kHz
DOP120-2.5	±120	±2.5	300	DC to 20 kHz
DOP120-5	±120	±5	600	DC to 20 kHz
DOP120-10	±120	±10	1200	DC to 20 kHz
DOP150-2	±150	±2	300	DC to 20kHz
DOP150-4	±150	±4	600	DC to 20 kHz
DOP150-8	±150	±8	1200	DC to 20 kHz
DOP200-1.5	±200	±1.5	300	DC to 20 kHz
DOP200-1.75	±200	±1.75	350	DC to 20 kHz
DOP200-3	±200	±3	600	DC to 20 kHz
DOP200-3.5	±200	±3.	700	DC to 20 kHz
DOP200-6	±200	±6	1200	DC to 20 kHz
DOP300-1	±300	±1	300	DC to 20 kHz
DOP300-2	±300	±2	600	DC to 20 kHz
DOP300-4	±300	±4	1200	DC to 20 kHz



마스터-슬레이브 연결로 6kW까지 확장 가능

DOP 시리즈는 전력을 소싱 및 싱크하는 4 사분면 바이폴라 전원 공급 장치입니다. CV (정전압) 또는 CV (정전류)의 두 가지 모드에서 사용할 수 있습니다. 알루미늄 프레임을 채택하여 무게는 기존 장치의 절반입니다.
컴팩트하고 고속이며 사인파, 삼각파, 톱파 및 구형파와 같은 입력 파형에 비례하여 출력을 구동합니다.
DOP 시리즈는 코일 및 변압기를 포함한 유도 부하, 커패시터와 같은 용량 성 부하, DC 서보 모터 또는 자동차 전기 제품의 테스트 및 표면 처리에 가장 적합합니다.
모든 모델은 ± 5V에서 ± 300V 사이의 출력 전압으로 완전히 solid-state입니다.
