제품명 : PRT 시리즈

제조사 : Matsusada Precision

DC 전원공급기 (DC Power Supply)

고전력 DC 터보 전원 공급 장치



최대 전압 : 80V ~ 1500V
최대 전류 : 33A ~ 510A
최대 전력 : 5kW ~ 15kW
가변 내부 저항 기능



PRT 시리즈



Models

Model	Maximum output			Ripple
	Voltage [V]	Current [A]	Power [kW]	Voltage [mVrms]	Current [mArms]
PRT80V170A5kW	80	170	5	25	120
PRT80V340A10kW	80	340	10	25	180
PRT80V510A15kW	80	510	15	25	240
PRT300V50A5kW	300	50	5	40	40
PRT300V100A10kW	300	100	10	40	60
PRT300V150A15kW	300	150	15	40	90
PRT500V33A5kW	500	30	5	70	16
PRT500V66A10kW	500	100	10	70	32
PRT500V100A15kW	500	100	15	70	48
PRT500V100A15kW-L (400 V)	500	100	15	70	48
PRT850V53A15kW	850	53	15	200	48
PRT850V53A15kW-L (400 V)	850	53	15	200	48
PRT1500V30A15kW	1500	30	15	350	26



15kW 정격 출력 전력 범위 내에서 기존 DC 전원 공급 장치보다 3 배 높은 광범위한 전압 / 전류 출력을 달성합니다.

PRT 시리즈 제품은 터보 기능이 장착 된 DC 전원 공급 장치로, 거의 동일한 정격 출력 전력으로 이전 DC 전원 공급 장치보다 3 배 더 넓은 범위에서 출력 전압 및 전류를 가능하게 합니다.

각 모델은 정격 출력 전력 범위 내에서 전압 및 전류를 유연하게 출력 할 수 있기 때문에 이러한 장치 중 하나는 전원 공급 장치를 도입 할 필요없이 광범위한 애플리케이션에 사용할 수 있으며 출력 전압 및 전류에 대한 여유를 허용합니다. .

넓은 출력을 가능하게 할 뿐만 아니라 0.99의 높은 역률을 달성하는 역률 개선 회로, 뛰어난 시인성을 갖춘 대형 액정 디스플레이를 채택하는 등 DC 전원 공급 장치의 기본 성능을 훨씬 더 높은 수준으로 끌어 올립니다. 빠르고 정확한 설정이 가능한 로터리 엔코더.



기능

출력 범위 그래프

터보 기능은 이전 DC 전원 공급 장치에 비해 광범위한 전압 및 전류 출력을 가능하게합니다. PRT 시리즈는 정격 출력 전력으로 전압 / 전류를 출력합니다.













주요 기능

MASTER / SLAVE 제어로 확장 지원

최대 총 10 개 장치의 병렬 연결로 넓은 출력 범위를 포괄 할 수 있습니다.

• 총 10 개의 MASTER 및 SLAVE 유닛을 결합하여 확장 할 수 있습니다.
• MASTER / SLAVE 연결 중에 전체 장치의 출력 전압 / 전류 값이 MASTER의 출력 전압 / 전류 미터에 표시됩니다. (각 SLAVE의 출력 전압 / 전류 미터에는 개별 출력 값이 표시되지 않습니다.)

참고 : 이러한 장치의 부하에 연결된 출력 케이블에는 항상 전체 길이에 걸쳐 균일 한 두께와 길이의 케이블을 사용하십시오.

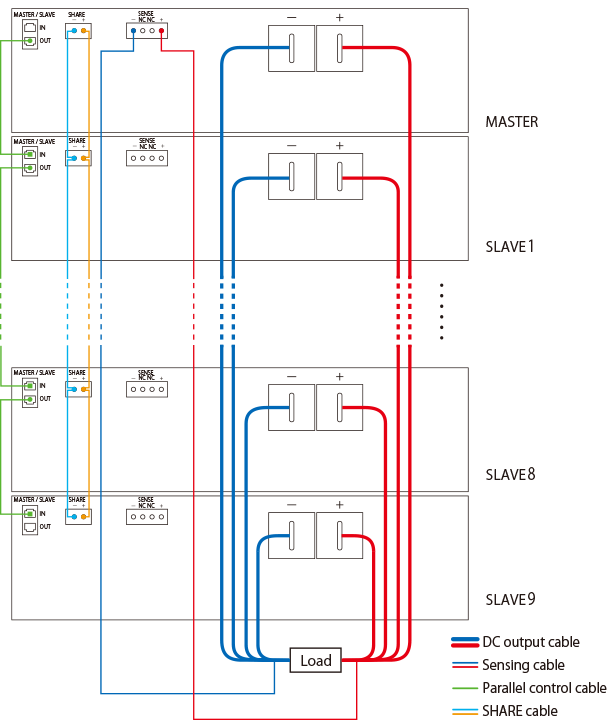

[연결도]

마스터 / 슬레이브 연결 전용 케이블도 준비 할 수 있습니다. 병렬 제어 케이블과 공유 단자가 부착 된 케이블 세트입니다.
