제품명 : WiFiScope WS5
제조사 : TiePie engineering
오실로스코프(WiFi/ USB Oscilloscopes)
500MSa / s 14 비트 듀얼 채널 (2 Single ended Channels) 고해상도 WiFi 오실로스코프 (함수 발생기 포함)
8, 12, 14, 16 비트 분해능, 0.25 % DC 수직 정확도, 0.1 % typical, 1ppm 시간축 정확도
최대 500MSa / s 샘플링, 최대 250MHz 대역폭
채널당 최대 32 MSamples 메모리
20MSa / s, 14 비트 연속 스트리밍
 |
 |
 |
 |
 |

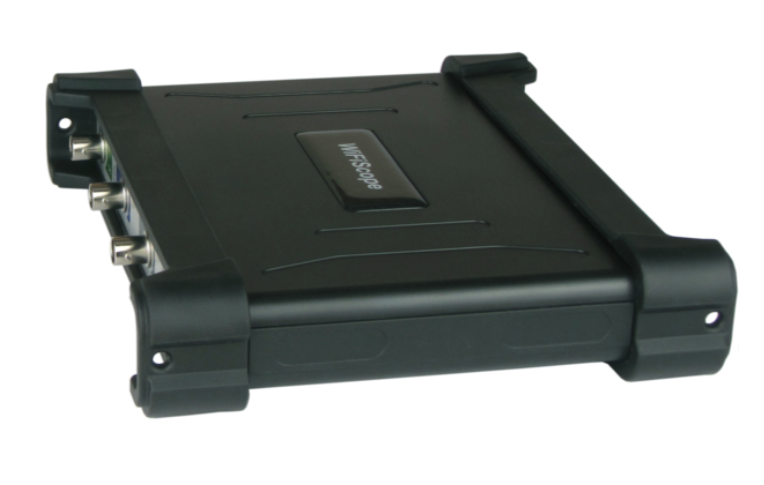

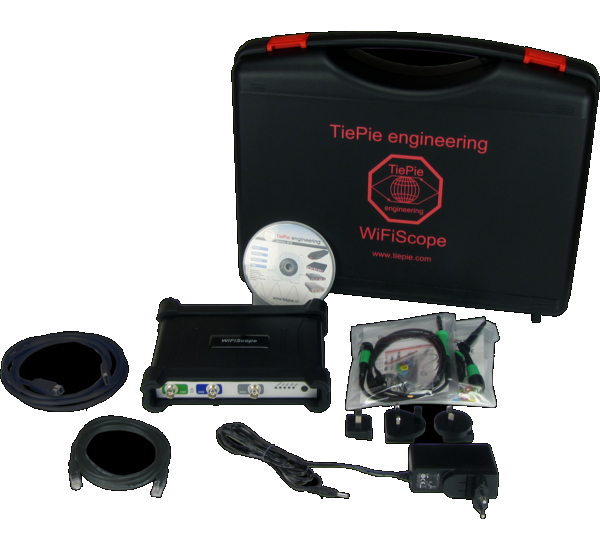

WiFiScope WS5
Models
| 모델 | 최대 샘플링 속도 | 최대 스트리밍 속도 | Max. signal frequency AWG |
| WS5-540 | 500 MSa/s | 20 MSa/s | 40 MHz |
| WS5-530 | 500 MSa/s | 20 MSa/s | 30 MHz |
| WS5-220 | 200 MSa/s | 10 MSa/s | 20 MHz |
Overview

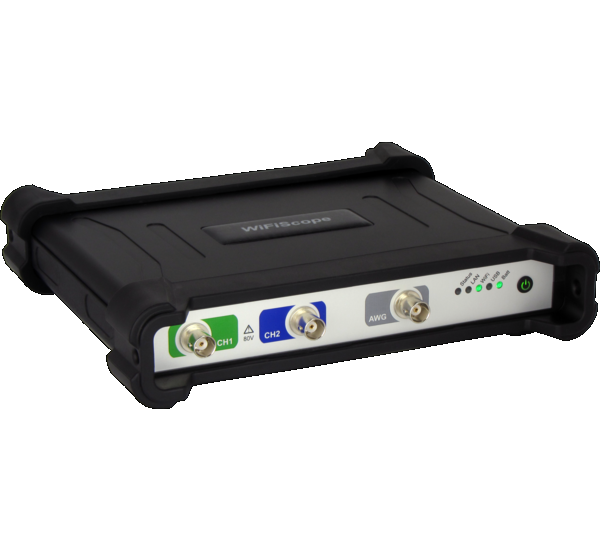

WiFiScope WS5
이 강력한 고속 WiFi 오실로스코프는 최대 500MSa/s의 빠른 샘플링과 12, 14 및 16비트 고해상도, 64MS 샘플의 대용량 메모리, 24V 피크 대 피크 출력의 매우 정확한 40MHz 14비트 데이터 크기(CDS) 임의 파형 발생기를 결합하여 진정한 형태의 신호를 생성합니다. 오실로스코프는 최대 20MSa/s의 연속 스트리밍 측정을 지원하며 CMI 인터페이스를 사용하여 다른 오실로스코프와 동기화하여 동기화된 타임베이스를 가진 멀티 채널 결합 계측기를 구성할 수 있습니다. CMI 인터페이스는 기본적으로 WiFi Scope WS5에서 사용할 수 있습니다. 선택적으로 각 채널에서 SureConnect 연결 테스트 및 저항 측정을 통해 WiFi Scope WS5를 제공할 수 있습니다.
다기능 멀티 채널 오실로스코프 소프트웨어
WiFi 연결
WiFi Scope WS6 Diff를 사용하는 것보다 컴퓨터 기반 오실로스코프를 사용하는 것이 더 쉬웠습니다. 컴퓨터의 소프트웨어를 켜고 켜기만 하면 됩니다.
배터리 전원이 켜져 있고 완전히 충전된 배터리에서 몇 시간 동안 작동할 수 있으므로 전원 케이블이 필요하지 않습니다.
WiFi를 사용하여 컴퓨터에 연결하므로 인터페이스 케이블이 필요하지 않습니다.
이렇게 하면 완전히 부동한 상태에서 컴퓨터에서 완전히 격리된 상태를 측정할 수 있습니다. WiFiScope WS6 Diff는 도달하기 어려울 수 있는 모든 테스트 대상 근처에 배치하거나 유선 연결이 불가능한 움직이는 물체에 배치할 수 있습니다.
WiFiScope WS6 Diff가 컴퓨터에 연결되어 있지 않기 때문에 컴퓨터를 손상시킬 위험이 없습니다.
LAN 연결
유선 네트워크를 사용할 수 있는 원격 위치에서 측정할 때 WiFiScope WS6 Diff를 LAN 포트를 통해 사용할 수도 있습니다. 그런 다음 컴퓨터를 테스트 대상에 가까이 두지 않고 네트워크를 통해 모든 위치에서 측정을 수행할 수 있습니다.
WiFiScope WS6 Diff는 1Gbit LAN 연결을 사용하여 WiFi를 통한 것보다 더 높은 스트리밍 성능을 달성할 수 있습니다.
USB 3.0 연결
무선 측정 또는 LAN 연결 측정이 필요하지 않거나 불가능한 경우 WiFiScope WS6 DIF를 USB3 포트를 통해 연결할 수도 있습니다. 따라서 스트리밍 성능이 한층 더 향상될 수 있습니다. 또한 USB를 통해 연결된 경우 CMI 인터페이스를 통해 WiFi Scope WS6 Diff를 오실로스코프와 결합할 수 있습니다.
다기능 멀티 채널 오실로스코프 소프트웨어
WiFiScope WS5는 다기능 멀티 채널 오실로스코프 소프트웨어와 함께 제공되어 WiFiScope WS5를 오실로스코프, 스펙트럼 분석기, 데이터 로거, 멀티미터 및 프로토콜 분석기로 변환합니다.
멀티 채널 오실로스코프 소프트웨어의 몇 가지 강력한 기능이 아래에 표시되어 있습니다. 멀티 채널 오실로스코프 소프트웨어에 대한 자세한 설명은 멀티 채널 오실로스코프 소프트웨어 페이지를 참조하십시오.
WiFi Scope WS6 Diff를 사용하는 것보다 컴퓨터 기반 오실로스코프를 사용하는 것이 더 쉬웠습니다. 컴퓨터의 소프트웨어를 켜고 켜기만 하면 됩니다.
배터리 전원이 켜져 있고 완전히 충전된 배터리에서 몇 시간 동안 작동할 수 있으므로 전원 케이블이 필요하지 않습니다.
WiFi를 사용하여 컴퓨터에 연결하므로 인터페이스 케이블이 필요하지 않습니다.
이렇게 하면 완전히 부동한 상태에서 컴퓨터에서 완전히 격리된 상태를 측정할 수 있습니다. WiFiScope WS6 Diff는 도달하기 어려울 수 있는 모든 테스트 대상 근처에 배치하거나 유선 연결이 불가능한 움직이는 물체에 배치할 수 있습니다.
WiFiScope WS6 Diff가 컴퓨터에 연결되어 있지 않기 때문에 컴퓨터를 손상시킬 위험이 없습니다.
LAN 연결
유선 네트워크를 사용할 수 있는 원격 위치에서 측정할 때 WiFiScope WS6 Diff를 LAN 포트를 통해 사용할 수도 있습니다. 그런 다음 컴퓨터를 테스트 대상에 가까이 두지 않고 네트워크를 통해 모든 위치에서 측정을 수행할 수 있습니다.
WiFiScope WS6 Diff는 1Gbit LAN 연결을 사용하여 WiFi를 통한 것보다 더 높은 스트리밍 성능을 달성할 수 있습니다.
USB 3.0 연결
무선 측정 또는 LAN 연결 측정이 필요하지 않거나 불가능한 경우 WiFiScope WS6 DIF를 USB3 포트를 통해 연결할 수도 있습니다. 따라서 스트리밍 성능이 한층 더 향상될 수 있습니다. 또한 USB를 통해 연결된 경우 CMI 인터페이스를 통해 WiFi Scope WS6 Diff를 오실로스코프와 결합할 수 있습니다.
