고전압 전원 공급 장치는주의해서 취급해야합니다.
"우리는 신중하게 사용하므로 괜찮을 것입니다."
"문제가 없었기 때문에 괜찮을 것입니다."
...하지만 당신이 간과하거나 간과 한 것이 없다고 확신합니까?
고전압 전원 공급 장치 제조 전문 업체 인 Matsusada Precision이 고전압 전원 공급 장치를 사용하는 올바른 방법을 보여드립니다.
고전압 전원 공급 장치의 안전 및 사용 1
방전을 방지하려면
절연체의 경우에도인가 전압이 증가함에 따라 다양한 방전 현상이 발생할 수 있습니다. 따라서 고전압을 취급 할 때 안전을 위해 내전압을 확보하는 것이 매우 중요합니다. 내전압 은 절연체의 연면 거리와 절연 거리 및 전극의 모양에 따라 결정됩니다.
- 연면 거리 : 두 전도성 부품 사이의 절연체 표면을 따른 거리입니다.
- 절연 거리 : 전도성 부품이 절연체로 완전히 덮일 때 절연체의 두께입니다.
내전압은 습기와 먼지 / 먼지로 인해 감소하고, 전압이 증가할수록 방전 및 누출이 발생할 가능성이 높습니다. 사용 전압에 적합한 절연재를 선택하여 장기간 절연을 유지할 수 있습니다.
다양한 절연 방법이 아래에 설명되어 있습니다.
전도성 부품이 공기에 노출되면 건조한 상태에서 약 500V / mm의 절연 특성을 갖습니다. 그러나 이러한 절연 특성은 습기, 먼지, 염분 및 유해 가스의 영향을 받기 때문에 대책이 필요합니다.
|
| SF6 가스가 일반적으로 사용됩니다. 유전체 강도가 높고 가스 온도 1800K까지 화학적으로 안정적입니다. 내전압은 약 8kV / mm입니다. |
| 석유 오일, 실리콘 오일 및 불소화 오일은 절연유의 몇 가지 예입니다. |
사용 전압이 3kV 이하이면 대부분의 수지 재료 (고 절연 저항)를 사용할 수 있습니다. 10kV 이상에서는 특히 높은 절연 특성을 가진 재료를 사용하는 것이 좋습니다.
|
고전압 전원 공급 장치의 안전 및 사용 2
고전압 출력 케이블 취급
고전압을 적용 할 때 연결하는 방법에는 여러 가지가 있습니다. 여기에서는 고전압 케이블을 취급하는 방법의 예와 준수해야 할주의 사항을 설명합니다.
직접 납땜 용
신체에 해를 끼칠 수있는 전기 방전을 방지하려면 충분한 절연 내력을 가진 절연체로 물체를 덮거나 전기가 다른 위치로 방전되지 않도록 접지 전위가있는 물체로 덮으십시오.

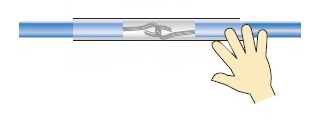

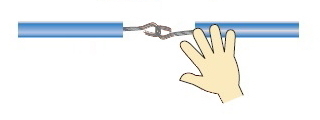

고전압 케이블을 함께 연결할 때
고전압 케이블을 함께 연결하여 긴 고전압 라인을 만들 때 위에서 설명한 것처럼 단순히 연결하는 것만으로는 연결을 유지하기가 어렵습니다. 따라서 절연 강도가있는 열 수축 튜브로 연결부를 덮으십시오. 내전압이 충분하지 않으면 튜브에 절연 파괴의 위험이 있습니다.
단일 튜브의 절연 내전압이 충분하지 않은 경우 이중 또는 삼중 튜브를 사용하여 충분한 내전압을 확보하십시오. 또한 땜납 표면이 거칠면 튜브에 절연 내전압이 충분하더라도 절연 파괴가 발생할 수 있습니다. 둥근 솔더 조인트를 만드십시오.
납땜 된 부분을 매끄럽게 마무리하여 "뾰족한"모서리가 보이지 않도록합니다.
고전압 전원 공급 장치의 안전 및 사용 3
특별한주의가 필요한 항목
고전압을 취급 할 때 안전주의 사항을 준수하지 않으면 감전되거나 최악의 경우 사망에이를 수 있습니다. 다음 안전주의 사항을주의 깊게 준수하십시오.
1. 항상 접지선을 연결하십시오.
신체에 해를 끼칠 수있는 전기 방전을 방지하려면 충분한 절연 내력을 가진 절연체로 물체를 덮거나 전기가 다른 위치로 방전되지 않도록 접지 전위가있는 물체로 덮으십시오.
2. 고전압 영역을 만지지 마십시오
장비를 작동 할 때 고전압을 출력하는 부품 및 고전압 단자와의 접촉을 피하십시오.
그렇지 않으면 감전 될 수 있습니다. 정상 작동 및 테스트 작동 중에는 극도로 높은 전압이 단자에 적용됩니다. 만지면 치명적인 사고로 이어질 수 있습니다.
3. 고전압 영역 커버
300V 이상의 고전압에서는 전극을 직접 만지지 않아도 방전으로 인한 감전의 위험이 있습니다. 절연 내력이 충분한 절연체로 전극 및 기타 고전압 영역을 덮거나 접지 된 전도성 재료로 덮어 이러한 영역이 직접 닿지 않도록하십시오.
절연성이 높은 절연체 사용
벗겨진 전선을 만지지 마십시오
4. 위험에 대한 인식 공유
감전 사고의 위험성을 고려하여 고전압 전원 장치의 운용 경험이 있고 적절한 응급 조치 방법을 아는 사람이 근처에 없을 경우 고전압 전원 장치와의 접촉을 피하십시오. 또한 경험이없는 직원이 고전압 전원 공급 장치를 작동 할 경우 사전에 필요한주의 사항 (위험 영역과의 접촉 방지 등)을 설명하고 작업을 수행하기 전에 위험을 완전히 이해했는지 확인하십시오.
5. 오른손으로 작업 수행
감전시에도 신체의 중요한 기관에 전류가 흐르는 위험을 줄이기 위해 왼손은 고전압 전원 공급 장치에서 멀리 떨어진 상태에서 오른손으로 만 고전압 전원 공급 장치를 작동해야합니다. 및 기타 모든 장비.
6. 장비를 만지기 전에 전원을 끄십시오
고전압 영역을 만지기 전에 전원을 끄십시오. 또는 전원이 이미 꺼져 있는지 확인하십시오. 출력 영역에는 커패시터가 있기 때문에 전원이 꺼진 직후에 해당 영역을 만지는 것은 매우 위험합니다. 이 커패시터의 전하에주의를 기울이고 모두 접지에 연결하여 전기를 방전 시키십시오.

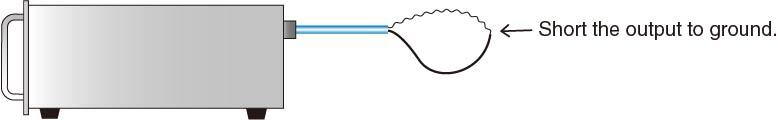

7. 케이블의 전하에주의
출력 차폐 케이블에 충전 된 에너지는 접지를 통해 방전됩니다. 그러나 접지가 분리되면 경우에 따라 충전이 완전히 방전되지 않았거나 일정 시간이 지난 후 충전이 복구 될 수 있습니다. 만지기 전에 출력 케이블에서 모든 전하를 완전히 제거하십시오.
8. 터치하기 전에 입력 라인을 분리하십시오.
어떤 이유로 전원 공급 장치 내부를 만져야 할 경우 사용 설명서에 따라 전원을 끄고 입력 라인을 분리하십시오. 그리고 고전압을 생성하는 모든 커패시터와 장치는 접지에 연결되어야합니다.
사용 설명서에 설명 된 절차가없는 경우 덮개를 제거하지 말고 전원 공급 장치 내부를 만지지 마십시오.
9. 다른 사람들에게주의를 기울 이도록 지시하십시오.
사람들이 위험 지역에 들어가거나 실수로 고전압 지역과 접촉하는 것을 방지하기 위해 위험 지역을 명확하게 표시하고 다른 사람들에게 고전압 위험에주의하도록 지시하십시오. 또한 고전압이 발생하면 경고등이나 가청 경보로 경고합니다.
위험! 높은 전압
전기 충격
감전 또는 감전은 인체에 전류가 흐르는 것을 말합니다. 감전의 정도는 신체를 통해 흐르는 전류의 값과 전류가 흐르는 경로와 관련이 있습니다. 약한 전류는 간지 러울 뿐이지 만 화상, 호흡기 질환, 심장 손상 또는 최악의 경우 생명을 잃을 수도 있습니다.
100V의 전압에서 사람의 피부 저항은 건조한 상태에서 약 5kΩ입니다. 젖은 상태에서는 약 2kΩ으로 떨어집니다. 인체의 저항은 약 300Ω입니다. 피부가 젖은 상태에서 100V에 접촉하면 약 22mA의 전류가 몸을 통해 흐르고 스스로 접촉을 끊을 수 없습니다.
그렇기 때문에 젖은 손으로 작업을 수행하는 것은 엄격히 금지됩니다.
| 가벼운 따끔 거림 |
| 상당한 고통 |
| 견딜 수없는 고통 |
| 강렬한 근육 수축, 스스로 회로에서 벗어날 수 없음 |
| 상당히 위험하다 |
| 치명적인 결과 |
이러한 수치는 개념적입니다. 전원의 용량이 극히 적거나 회로의 임피던스 (저항과 유사)가 커서 약한 전류 만 흐르면 위험이 적습니다. 전압이 상승하면 공기 절연이 끊어지고 전기가 방전되어 전극에 직접 접촉하지 않아도 감전의 위험이 높아집니다. 다음 표에 표시된대로 충전 된 영역에서 안전 거리를 유지하십시오.
이러한 충전 구역에 접근하지 않도록주의해야합니다.
| 삼 | 6 | 10 | 20 | 30 | 60 | 100 | 140 | 270 |
| 15 | 15 | 20 | 30 | 45 | 75 | 115 | 160 | 300 |
전기 충격에 대한 응급 처치
구출
전류가 흐르는 도체에서 피해자를 즉시 멀리 이동하십시오. 이때, 전류가 흐르는 도체와 피해자의 신체에 직접 접촉하지 않도록하여 감전의 위험을 피하십시오. 즉시 고전압 전원을 끄고 회로를 접지하십시오. 고전압 전원 공급 장치를 끌 수없는 경우 회로를 접지하거나 마른 나무 손잡이가있는 도끼를 사용하여 입력 및 출력 케이블을 자릅니다. 이 경우 케이블에서 전기 스파크가 방전되지 않도록주의하십시오. 회로를 끄거나 접지 할 수없는 경우 마른 보드 나 옷과 같은 절연체를 사용하여 피해자를 구조하십시오. 즉시 구급차를 부르십시오.
조짐
감전 증상을 사망과 혼동하지 마십시오. 심한 화상 외에도 감전의 증상에는 의식 불명, 호흡 정지, 심폐 정지, 창백함 및 경직이 포함됩니다.
치료
- 피해자가 적절하게 호흡하지 않으면 즉시 인공 호흡을 시작하십시오. 사고 현장에 머물러 피해자 나 구조 대원의 생명이 위험에 처한 경우에만 피해자를 안전한 장소로 옮겨야합니다.
- 인공 호흡을 시작하는 경우 피해자가 스스로 호흡을 다시 시작할 때까지 또는 의료 전문가가 인계 할 수있을 때까지 인공 호흡을 계속하십시오.
- 교대로 인공 호흡을 수행 할 수있는 다른 사람이있는 경우 리듬을 방해하지 않고 계속해서 수행하십시오. 감전은 또한 신체 내부에 화상을 일으킬 수 있으며, 치료하지 않고 방치하면 심각한 결과를 초래할 수 있습니다.
따라서 응급 처치 외에 가능한 한 빨리 의사의 진찰을 받으십시오.
사고가 발생했을 때 취해야 할 조치에 대해 설명했지만, 가장 좋은 조치는 사고를 예방하는 것입니다. 고전압의 위험성을 철저히 이해하고 감전 사고가 발생하지 않도록 안전하고 정확하게 고전압 전원을 사용하십시오.
