고전압 증폭기
고전압 증폭기는 그림과 같이 입력 전압을 고전압 파형으로 변환합니다. 1. 요즘 HV 증폭기에 대한 수요가 점점 증가하고 있으며, 이제는 전자, 물리학, 생화학 및 의료 산업과 같은 분야의 연구 개발, 실험 및 시스템 통합을위한 필수 도구가되었습니다. 고전압 기술로 Matsusada Precision Inc.는 고객의 모든 요구 사항을 충족하기 위해 다양한 고전압 증폭기를 제조합니다.
*이 카탈로그에있는 이러한 모델 외에도 정전 척 또는 PZT 용으로 특별히 개발 된 증폭기가 있습니다. 자세한 내용은 영업 담당자에게 문의하십시오.

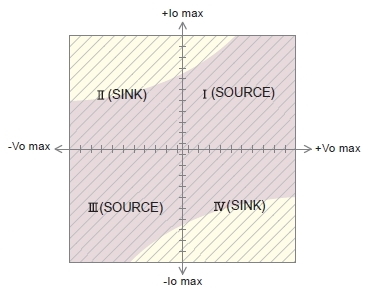

4 사분면 출력 범위
고전압 증폭기는 일반적으로 용량 성이든 전도성이든 부하 유형에 관계없이 정전압 작동을 제공하는 출력 전류 용 "싱크"기능을 갖추고 있습니다. (그림 2) 빠른 응답을 제공하므로 AC 출력이 필요한 애플리케이션에 이상적인 전원 공급 장치입니다. Matsusada 고전압 증폭기는 모두 바이폴라 유형이며 전체 4 사분면 영역에서 작동 할 수 있습니다. (I, II, III 및 IV 영역)
- Vomax : 정격 출력 전압
- Iomax : 정격 출력 전류

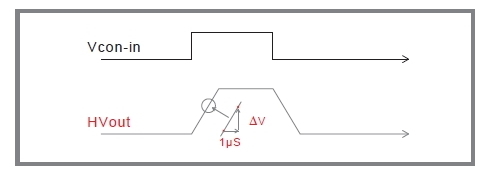

슬루율 (slew rate)
고속 증폭기의 책임은 슬 루율 (SR)로 결정됩니다. 우리 앰프의 단계적 책임은 그림과 같습니다. 삼.
SR = ΔV / μS
출력 진폭이 작은 경우 응답 시간이 짧아집니다. AMP 시리즈 는 최대 SR = 700V / μS 이상에 도달합니다.

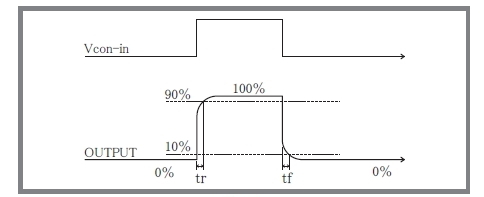

상승 시간 (단계 응답)
단계 응답은 상승 시간으로 표시 될 수 있습니다. (그림 4) 일반적으로 응답 증폭기의 상승 시간 (= 대역폭) fc (Hz)는 다음 공식으로 주어집니다.
tr ≒ 0.35 / fc.
하강 시간 tf는 tr과 같습니다.

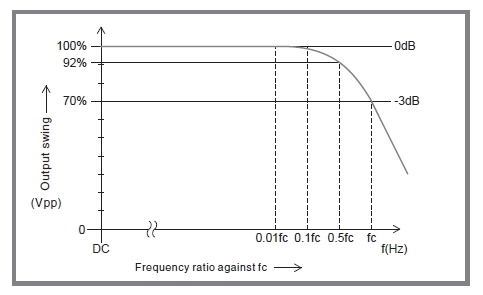

주파수 응답
Matsusada 증폭기의 응답은 "주파수 대역폭"으로 설명됩니다. 정격 저항 부하로 정현파로 출력을 스윙하면 입력 주파수가 빨라짐에 따라 출력 스윙 (진폭)이 감소합니다. 사양에서 주파수 응답은 출력 스윙이 70 % (-3dB) 인 주파수 fc입니다. (그림 5)
명확한 출력 파형이 필요한 경우 필요한 주파수 대비 충분한 주파수 대역폭을 가진 고전압 증폭기를 선택하십시오. 일반적으로 정현파의 경우 3 ~ 5 배, 직사각형 파형의 경우 약 10 배 더 많은 주파수 대역폭이 필요합니다. 주파수 대역폭이 충분하지 않은 경우 출력 스윙이 감소하고 위상차가 커야하므로 출력 파형 모니터링과 같은 일부 솔루션이 필요합니다.
* 증폭기의 출력 주파수를 감소시키는 고주파 신호의 연속 입력을 피하십시오. 내부 손실의 증가로 인해 앰프가 파손됩니다.
용량성 부하
용량 성 부하가 100pF (출력 와이어의 표유 용량 포함)를 초과하면 출력에서 공진이 발생할 수 있습니다. 이 경우 출력에 100ohm (@ 0.1μF) ~ 1000ohm (@ 1000pF)의 고전압 저항을 직렬로 설치하십시오. 주파수 대역은 용량 성 부하로 앰프를 사용하는 경우 오른쪽 그림의 공식으로 제한됩니다.
또한 코로나 방전 등의 용도로 앰프를 사용하면 정격 이상의 전류가 흐르고 앰프에 악영향을 미칩니다. 이 경우 용량 성 부하가있는 증폭기를 사용할 때뿐만 아니라 출력 저항을 설치하고 전류를 제한하십시오.
* 증폭기의 출력 주파수를 감소시키는 고주파 신호의 연속 입력을 피하십시오. 내부 손실의 증가로 인해 앰프가 파손됩니다.
고속 고전압 증폭기의 전체 성능을 활용하기 위한 중요 사항
고전압 증폭기의 출력 케이블은 차폐되지 않습니다. 출력 케이블에 접지 (접지 또는 금속 물체)에 대해 약간의 표유 용량이 있는 경우 출력 전압은 사인파 또는 정지 파형이 되고 추가 전류가 발생합니다. 이 전류는 부하와 평행하게 흐르기 때문에 다음과 같은 현상이 발생할 수 있습니다.
- 슬 루율 또는 응답 주파수 강하
- 파형이 왜곡되거나 변경됨

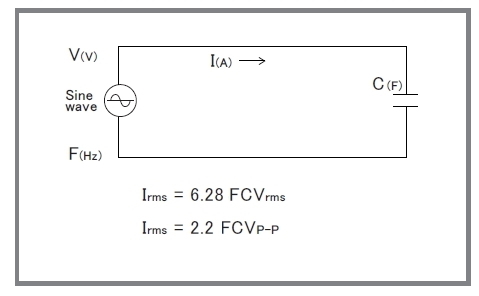

출력 부유 커패시턴스 C가있을 때 C에 의한 누설 전류는 다음과 같습니다.
고전압 케이블의 표유 용량을 가능한 한 낮게 만들기 위해 적절한 연결을해야합니다.
- 출력 케이블의 길이를 최대한 짧게 유지하십시오.
- 출력 케이블을 바닥, 책상 또는 금속 물체에서 멀리 두십시오.
- 출력 케이블에 차폐가 없습니다.
